防逆流调控终端工作原理

1. 优先使用调控逆变器功率输出方式
       防逆流调控终端实时检测采集功率值与目标值差异,当用电负荷很小或者有逆流产生时(即光伏发电负荷>用电负荷)，调控终端可以快速计算出调整值，实时输出指令到逆变器，下调逆变器输出功率，使监测点功率一直处于正向功率(用电负荷>光伏发电负荷)。当用电负荷上升一定程度(可以设置)时,调控装置可以快速计算出发电差值，控制逆变器上调输出功率，计算处理实时控制下面全部逆变器的功率缓慢上升,在监测点维持正向功率(用电负荷>光伏发电负荷)的同时，保证系统最大发电量。
2. 防逆流保护单元后备防控功能
       HZ-6080 防逆流调控终端可与HZ-6582H防逆流单元配合使用，实现刚柔结合调控，双重保障。HZ-6582H 通过跳合闸出口控制光伏并网并网柜总断路器作为后备保护功能，在负荷突变的情况下可快速跳开并网开关,同时也避免现场通讯线，通讯设备故障，信号的干扰导致数据传输问题。此时防逆流保护单元的逆功率保护功能快速出口跳开并网开关，当负荷用电大于光伏发电，功率恢复功能自动控制并网开关自动合闸。

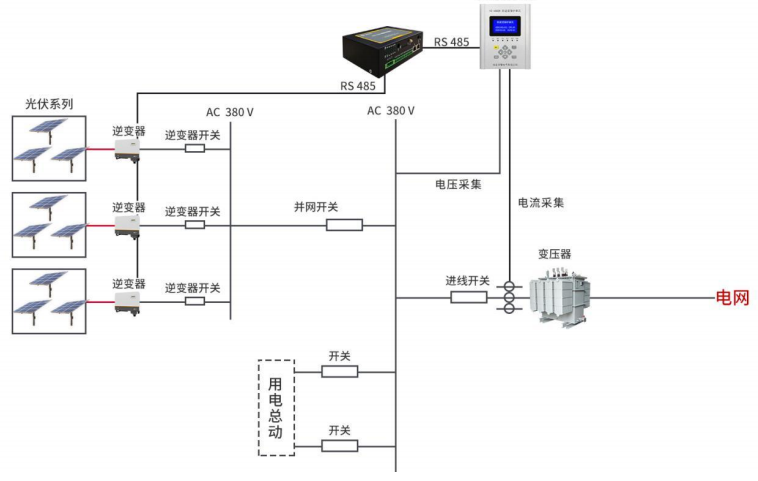

防逆流保护装置控制原理图
