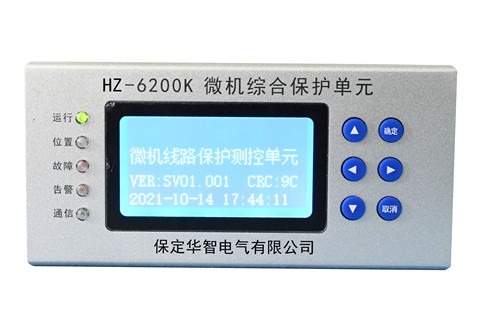

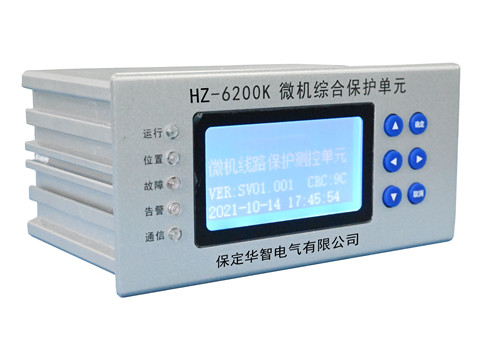

1遥测:电压、电流、频率、功率、功率因数、相位等遥测功能。
2 遥信:开关分合位信号、远方就地、检修等外部遥信及故障、告警等内部遥信。
3 遥控:开关分合闸控制。
4 运行监视:CT断线告警、PT断线告警、控回断线等功能;
5 通信功能:1路RS485串口(可选配CAN)。485支持IEC103通信规约,MODBUS两种通信规约;
6 文件存储:SOE记录、故障事件(保护模拟量断面数据)等历史文件记录;
7 对时功能:支持主站、IRIGB对时命令,守时误差小于2秒/24小时;
8 液晶显示:遥测、遥信等数据和状态查看,保护定值、运行参数等设置显示;
9 调试功能:支持本地虚拟调试功能,实现遥信置位、遥测置数的对点功能;
10 手持遥控器功能(选配):可近距离控制开关分合闸、故障复归操作;

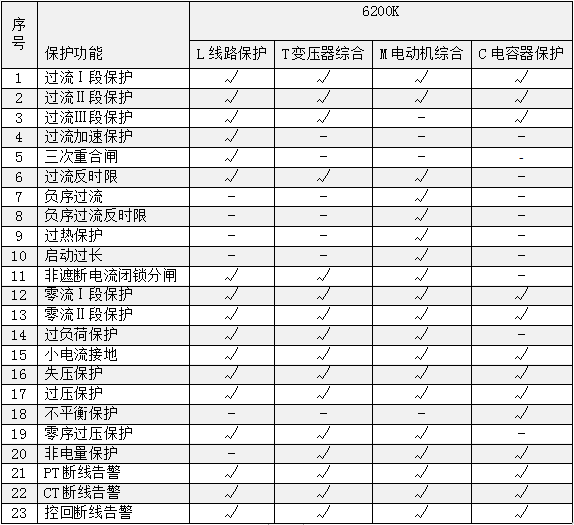

11 保护软压板功能:本装置常用保护具有单独的软压板,可以遥控进行投退,方便用户在远方进行设定,而不用修改定值,具体软压板功能列表见附录。
12 保护功能

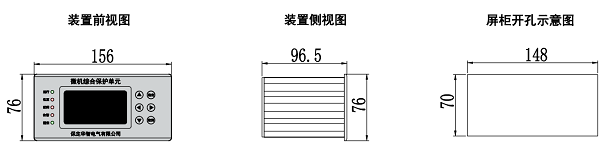

1工作电源
额定定压:AC220V,或DC220V,或DC110V;
最大功耗:≤10VA;
额定频率:50Hz;
频率范围:45--55Hz;
额定频率:±0.1Hz。
2 基本参数

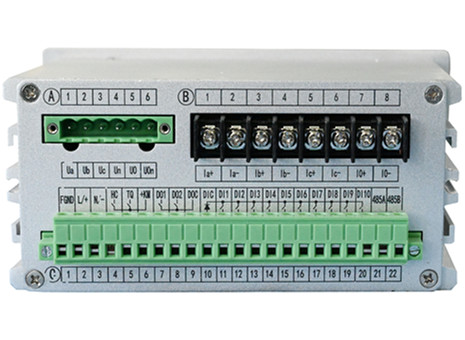

1) 模拟量输入
相电压:3路 (Ua、Ub、Uc)150V, 精度:0.5%;
零序电压:1路 (U0)150V, 精度:0.5%;
相电流:3路 5A(Ia、Ib、Ic), 精度:0.5%;
零序电流:1路5A(I0), 精度:0.5%;
2) 开关量输入:12路,开入量为无源干接点,装置内部提供DC24V遥信电源。
3) 开关量输出:共4路,分别为1路开关分合闸控制、2路备用开出。
4) 通信方式:1路RS485串口,1路485对时(IRIGB对时)。
3 保护定值误差
电压、电流保护动作值误差:<3%;
延时误差:延时0s 时误差不超过35ms,延时大于20ms时误差小于30ms。
4 功率消耗
电源回路:当正常工作时,装置不大于10VA;
交流电压回路:当额定电压时,每相不大于0.5VA;
交流电流回路:当额定电流时,每相不大于0.75VA。
5 过载能力
交流电流回路:1.2倍额定电流,连续工作;20倍额定电流,允许1s;
交流电压回路:1.2倍额定电压,连续工作;1.5倍额定电压,持续10s。
6 环境条件
工作环境温度:-40℃~+70℃;
贮存环境温度:-45℃~+85℃;
相对湿度:不大于90%RH;
大气压力:80~110kPa。
7 电气绝缘性能
绝缘电阻:≥50MΩ。
绝缘强度:2.5kV,50Hz,1min。
冲击电压:5kV。
8 电磁兼容性能
浪涌冲击干扰:IV级 GB/T 15153.1
快速瞬变干扰:IV级 GB/T 17626.4
静电放电干扰:IV级 GB/T 15153.1
辐射电磁场干扰:IV级 GB/T 17626.9
9 机械性能
振动响应和振动耐受 I级 GB/T 11287
