功能配置

1)遥测：电压、电流、频率、功率、功率因数、相位等遥测功能。

2)遥信：开关分合位信号、远方就地、检修等外部遥信及故障、告警等内部遥信。

3)遥控：开关分合闸控制。

4)运行监视：CT 断线告警、PT 断线告警，事故总和告警总可独立出口等功能。

5)通信功能：2 路 RS485 串口（1 路扩展 485）。第一路 485 支持 IEC103 通信规约，Modbus 两种通信规约，扩展 485 支持 B 码对时。

6)文件存储：SOE 记录、故障事件（保护模拟量断面数据）、故障录波 CFG 和 DAT

数据等历史文件记录。

7)对时功能：支持主站、IRIGB 对时命令，守时误差小于 2 秒/24 小时。

8)一路网络 LAN 接口：支持 IEC103 网络规约。

9)液晶显示：遥测、遥信等数据和状态查看，保护定值、运行参数等设置显示。

10) 调试功能：支持本地虚拟调试功能，实现遥信置位、遥测置数的对点功能。

11) 操作箱：具有防跳功能，具有分、合闸信号保持回路，同时具有分合闸回路控回断线告警功能。

12) 具备 3 路测量电流通道。

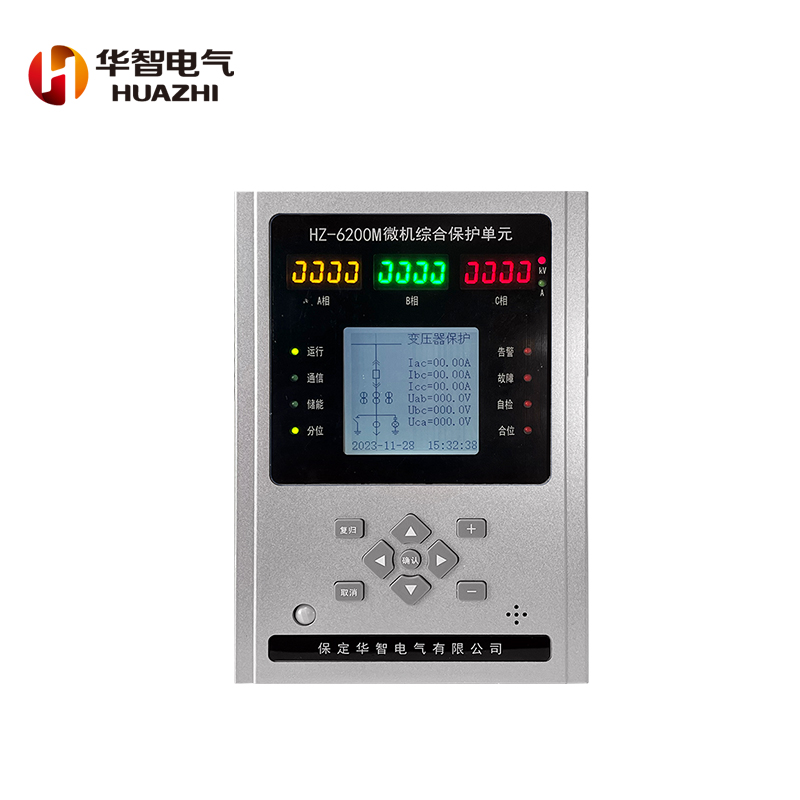

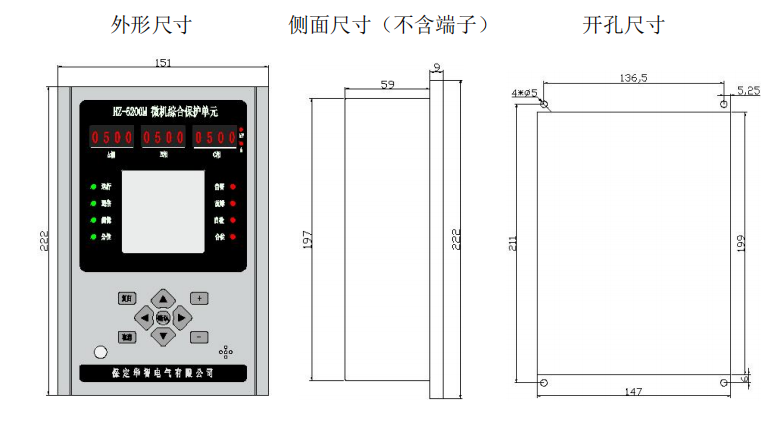

13) 采用 160*160 液晶，界面清晰，多行数据，内容丰富。

14) 具有 3 组 4 位数码管表头，能够循环显示一次电流和电压数据，可以方便的观察一次数据。

装置基本参数

1)电磁式模拟量输入

相电压：3 路 （Ua、Ub、Uc）150V，精度：0.5%；

零序电压：1 路 （U0）150V，精度：0.5%；

相保护电流：3 路 5A（Iap、Ibp、Icp），精度：0.5%；

零序电流：1 路 5A（I0），精度：0.5%；

相测量电流：3 路 5A（Iac、Ibc、Icc），精度：0.2%；

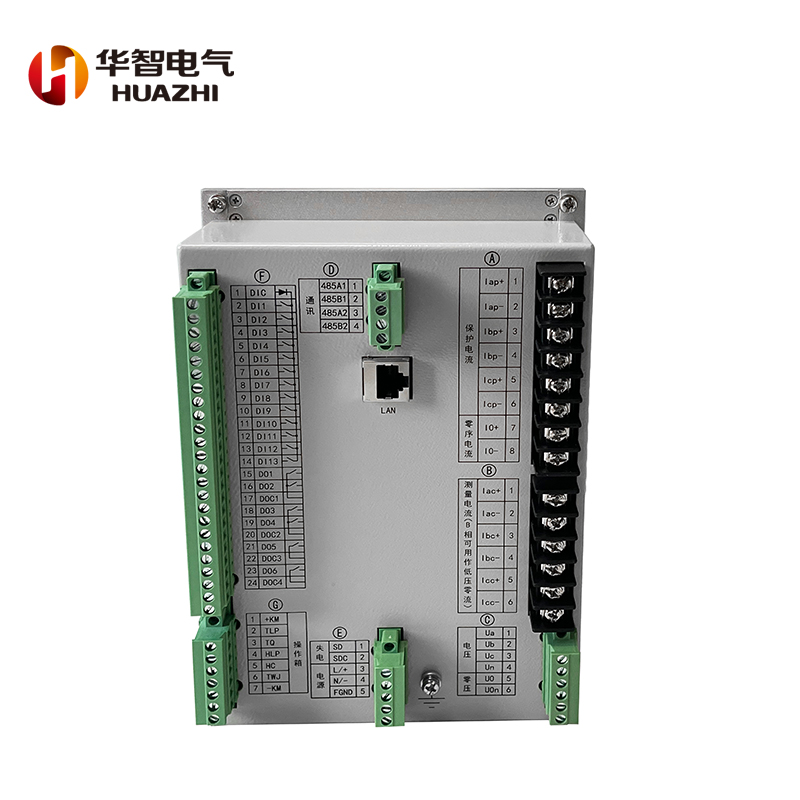

2) 开关量输入：16 路，开入量为无源干接点，装置内部提供 DC24V 遥信电源。

3) 开关量输出：共 6 路。

4) 通信方式：1 路 RS485 串口，1 路 485 对时(IRIGB 对时)，一路网络 LAN。
