1 遥测：7路电流、3路电压；

2 遥信：26路外部遥信；

3 遥控：6路继电器输出，用于保护输出或普通遥控输出；

4 通信功能：1路RS485口、1路RJ45网口，1个光纤通讯接口；

5 保护功能

Ø 相电流差动保护；

Ø 三段式相间电流保护（可选择闭锁过流、方向过流）；

Ø 三段式零序电流保护；

Ø 反时限过流保护；

Ø 过负荷保；

Ø 重合闸保护；

Ø 二次重合闸保护；

Ø 加速断保护；

Ø 间隙接地保护；

Ø 低压保护；

Ø 低频保护。

1额定参数

额定电源电压：AC/DC85-265；

额定交流电压：AC100V；

额定交流电流：5A或1A（订货注明）；

额定频率：50Hz；

测量精度：电流：±0.2%，电压：±0.2%，功率：±1%。

2 功率消耗

交流电流回路：≤0.5VA/相；

交流电压回路：≤0.5VA/相；

电源回路：正常运行≤10W；装置动作≤15W。

3 保护功能时间误差

定时限保护：≤±40ms；

反时限保护：≤±40ms+1%；

重合闸：≤±60ms。

4 电气绝缘性能

绝缘电阻：≥50MΩ。

绝缘强度：2.5kV，50Hz，1min。

冲击电压：5kV。

5 抗干扰性能

浪涌冲击干扰：IV级 GB/T 15153.1

快速瞬变干扰：IV级 GB/T 17626.4

静电放电干扰：IV级 GB/T 15153.1

辐射电磁场干扰：IV级 GB/T 17626.9

6 机械性能

振动响应和振动耐受 I级 GB/T 11287；

击响应和冲击耐受以及碰撞 I级 GB/T14537。

7 环境条件

工作环境温度：-20℃～+55℃；

相对湿度：不大于90%RH；

大气压力：80～110kPa。

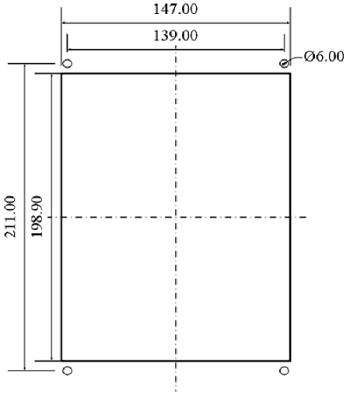

注1：在屏柜上开矩形孔，固定方式为螺钉固定，推荐采用Ø5螺栓固定；

注2：安装螺栓时，将装置前门从右侧打开，安装孔位于装置上下两侧。

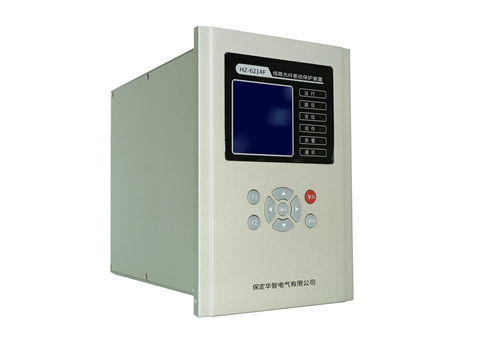

   线路光纤差动保护装置是以光纤电流差动保护、电流、电压保护及三相重合闸为基本配置的成套线路保护装置。适用于110kV以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控，可在开关柜就地安装，也可组屏安装于控制室。
